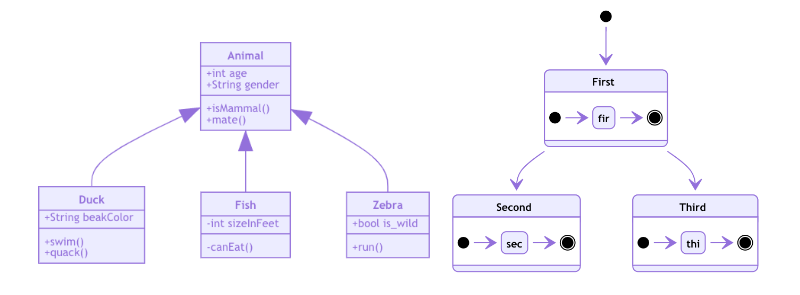

Mermaid

Mermaid es un lenguaje de marcado ligero para crear diagramas de flujo, organigramas, diagramas de red, diagramas de Gantt y más, utilizando texto plano.

Es una herramienta versátil y fácil de usar que se puede integrar en diferentes plataformas, como Markdown, HTML, Confluence, Jira y Visual Studio Code.

Beneficios de usar Mermaid

  • Sencillo: Se basa en una sintaxis intuitiva similar a Markdown, lo que facilita su aprendizaje y uso.
  • Versátil: Permite crear una amplia variedad de diagramas para diferentes necesidades.
  • Flexible: Se puede integrar en diversos entornos y plataformas.
  • Portable: Los diagramas creados con Mermaid son portables y se pueden compartir fácilmente.
  • Libre: Es una herramienta de código abierto y gratuita.

Ejemplo

graph LR
A(Start) --> B(Decision)
B --> C(Yes)
C --> D(End)
B --> E(No)
E --> F(End)

graph LR
A(Start) --> B(Decision)
B --> C(Yes)
C --> D(End)
B --> E(No)
E --> F(End)

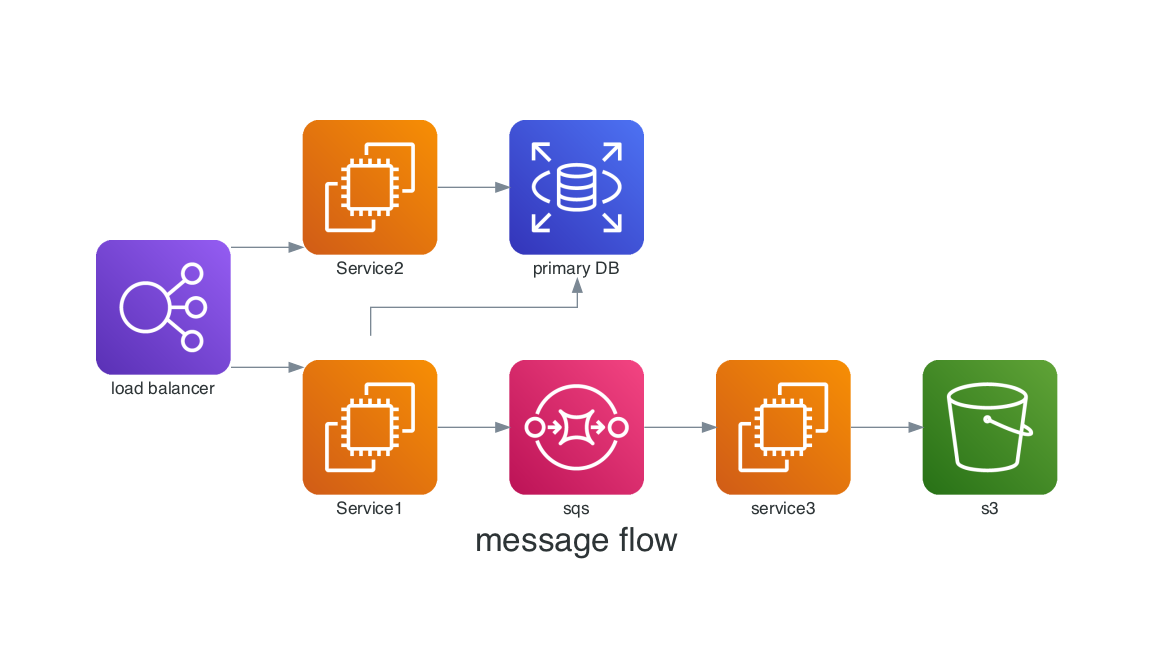

Diagrams

diagrams es una biblioteca de Python que te permite crear diagramas de arquitectura de software y sistemas de forma declarativa.

En lugar de dibujarlos manualmente en herramientas como Visio o Lucidchart, escribes código Python que define los componentes y sus relaciones.

Beneficios de usar diagrams

  • Integrado con Python: Se integra naturalmente con el flujo de trabajo de desarrollo orientado a Python.
  • Automatizable: Los diagramas se pueden generar automáticamente a partir del código fuente, lo que garantiza la coherencia con el sistema real.
  • Versionado: Los diagramas se pueden versionar junto con el código fuente en tu sistema de control de versiones (como Git).
  • Documentación viva: Los diagramas actualizados actúan como documentación viva de la arquitectura de tu sistema.
  • Amplia variedad de componentes: Soporta una biblioteca extensa de componentes para diferentes servicios en la nube, redes, bases de datos, etc.

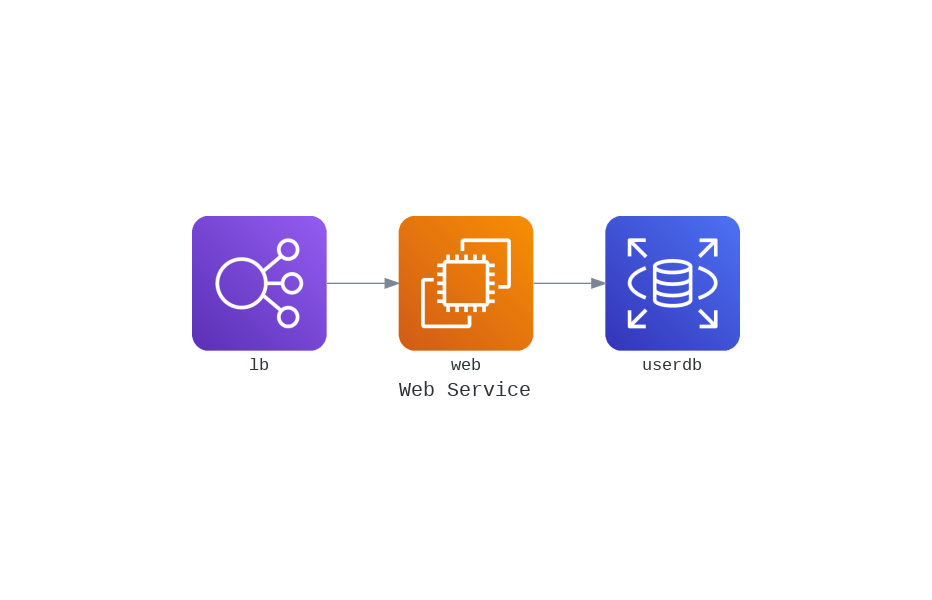

Ejemplo

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Web Service", show=False):
    ELB("lb") >> EC2("web") >> RDS("userdb")
